Spundwand als Widerlager
Die Neubauten der Brücken über die Wertach sowie der Localbahn und Hessenbachstraße erforderten den Bau einer Behelfsbrücke.

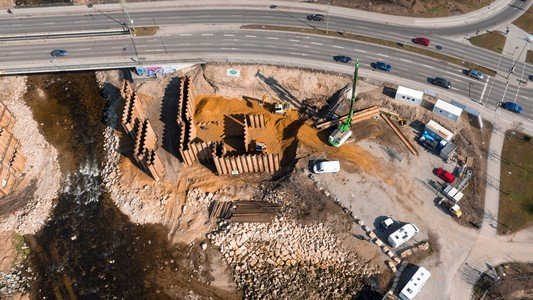

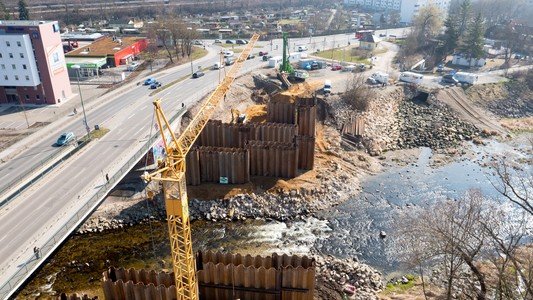

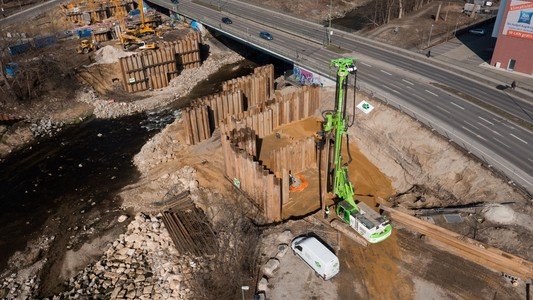

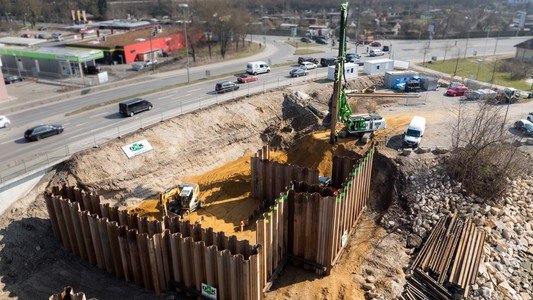

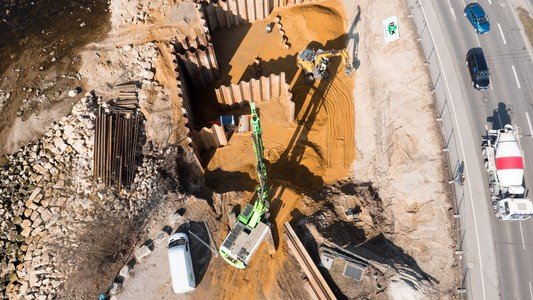

Die Behelfsbrückenunterbauten wurden in Spundwandbauweise realisiert. Dazu wurden ca. 5000 m2 Spundwanddielen in 2 Widerlagern und 3 Pfeilerbauwerken eingebaut. Die Profillängen betragen dabei bis zu 15,00m.

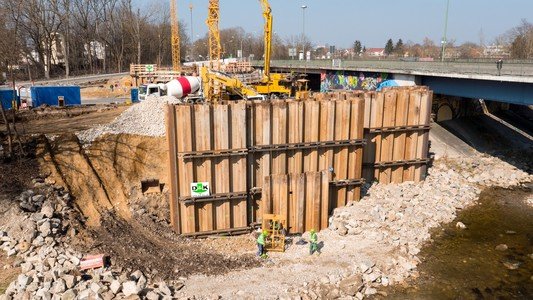

Die Spundwandbauwerke werden mit 80 to. Ankergurtungen aus Doppel-U Stahl und 35 to. Gewi-Anker Ø 50mm verankert.
Projektdaten:
▼ ca. 5.000 m²
Stahlspundwand mit Längen bis 15,00 m
▼ ca. 570 lfdm
Gewi-Anker Ø 50 mm mit Einzellängen bis 27,05 m
